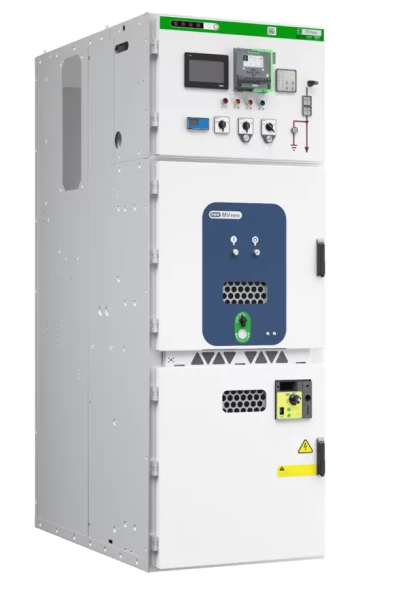

КРУ с воздушной изоляцией серии Systeme MVnex



В современных условиях для рынка силовой генерации, систем распределения электрической энергии и мощных потребителей необходимы безопасные, надежные и простые распределительные устройства. Чтобы обеспечить комплексное соответствие ожиданиям и особым требованиям заказчиков, мы разработали распределительное устройство серии Systeme MVnex.

  • ООО Энергостар
ООО Энергостар

ОписаниЕ

Технические характеристики Systeme MVnex, версия 10 кВ:

  • Номинальное напряжение: 6 кВ, 10 кВ;

  • Номинальный ток: 630−4000 А;

  • Ток термической стойкости: до 40 кА;

  • Номинальный ток электродинамической стойкости: до 100 кА;

  • Ширина ячейки: ячейка с выключателем: 550 мм, 650 мм, 800 мм, 1000 мм;

  • Вакуумный выключатель с литыми полюсами;

  • Категория потери непрерывности эксплуатации: LSC 2B PM;

  • Кабельное или шинное подключение;

  • Одностороннее или двухстороннее обслуживание;

  • Класс стойкости к внутренней дуге: IAC AFLR 40 кА 1сек. (макс.).



Технические характеристики Systeme MVnex, версия 20 кВ:

  • Номинальное напряжение: 20 кВ;

  • Номинальный ток: 630−1250 А;

  • Ток термической стойкости: до 31,5 кА;

  • Номинальный ток электродинамической стойкости: до 80 кА;

  • Ширина ячейки: ячейка с выключателем: 800 мм, 1000 мм;

  • Вакуумный выключатель с литыми полюсами;

  • Категория потери непрерывности эксплуатации: LSC 2B PM;

  • Кабельное подключение;

  • Одностороннее или двухстороннее обслуживание;

  • Класс стойкости к внутренней дуге: IAC AFLR 31,5 кА 1сек. (макс.).

Защита оператора и оборудования

  • Класс стойкости к внутренней дуге IAC AFLR 40 кА 1 сек. (макс.);

  • Быстродействующая дуговая защита ДУГА-МТ для ограничения воздействия внутренней дуги;

  • Полное дистанционное управление благодаря моторизации распределительного устройства и цифрового управления;

  • Мониторинг температуры при помощи беспроводных датчиков температуры обеспечивающим круглосуточное предоставление информации о состоянии оборудования в режиме онлайн.



Надежное электроснабжение

  • КРУ серии Systeme MVnex полностью соответствует требованиям стандартов ГОСТ и МЭК на комплектные распределительные устройства и успешно прошло типовые испытания в независимых лабораториях;

  • КРУ серии Systeme MVnex разработано для длительного использования в неблагоприятных условиях благодаря использованию вакуумного силового выключателя и жесткому контролю качества Systeme Electric;

  • Удобный и эргономичный интерфейс оператора, исключающий неправильную эксплуатацию;

  • Вакуумная технология гашения дуги для минимального технического обслуживания.



Гибкость и простота использования

  • Эффективные инструменты, помогающие Вам экономить время на каждом этапе, начиная с разработки проекта, установки оборудования и заканчивая его эксплуатацией:

— типовые проекты схем вторичной коммутации
— кибер-безопасность, соответствующая новейшим стандартам
— датчики контроля окружающей среды для мониторинга состояния в режиме онлайн

  • Нижнее или верхнее кабельное или шинное подключение.



Безопасность и удобство эксплуатации

  • Класс стойкости к внутренней дуге: AFLR до 20 кА 1 сек;

  • Механические и электрические блокировки, предотвращающие неправильную эксплуатацию;

  • Отсутствие открытых токоведущих частей, все доступные части заземлены;

  • Отсутствие технического обслуживания главных цепей, снижен риск для эксплуатационного и ремонтного персонала;

  • Испытание кабельных соединений с фасада распределительного устройства без их отключения;

  • Дистанционное управление благодаря моторизации распределительного устройства и цифрового управления;

  • Мониторинг температуры при помощи беспроводных датчиков температуры, обеспечивающими круглосуточное предоставление информации о состоянии оборудования в режиме онлайн.



Надежность эксплуатации

  • Все токоведущие части изолированы:

— техническое обслуживание не требуется;
— снижение последствий дугового замыкания;
— подходит для жестких условий окружающей среды.

  • Постоянный контроль изоляции.



Простота установки

  • Поставляется на объект готовым к подключению;

  • Отсутствуют газовые работы при нормальных условиях эксплуатации распределительного устройства (монтаж, ввод в эксплуатацию, эксплуатация, расширение, замена);

  • Монтаж КРУЭ осуществляется под надзором сертифицированных специалистов.



Широкий диапазон применений

  • Пригодность для неблагоприятных условий эксплуатации подтверждена испытаниями;

  • Доступны модификации для работы на большой высоте над уровнем моря, под землей или при низких температурах;

  • Компактная конструкция с подводом кабелей сверху для установки в зданиях;

  • Адаптация у сертифицированных российских партнеров компании для максимального соответствия требованиям заказчика.



Применение

  • Электрические сети

  • Горнодобывающая промышленность, добыча полезных ископаемых, металлургия

  • Нефтегазовая промышленность

  • Водоснабжение и водоподготовка

  • Ветроэнергетика

  • Инфраструктура

  • Центры обработки данных

Документация

PDF Каталог КРУ 6−20 кВ Systeme MVnex
PDF Сертификат партнера Systeme MVnex
//
