ШРЗА "ФОТОН до 750 КВ



ШРЗА "ФОТОН" предназначен для размещения микропроцессорных устройств релейной защиты, электроавтоматики, противоаварийной автоматики и управления, а также устройств АСУ ТП и связи в шкафах для электрооборудования станций и подстанций напряжением до 750 кВ включительно

  • ООО Энергостар
  • ООО Энергостар
ООО Энергостар ООО Энергостар

Технические возможности

cart 05 0

Возможность исполнения с терминалами релейных защит основных производителей:

  • Механотроника
  • Микропроцессорные технологии
  • АВВ
  • SE
  • Другая защита по требованию заказчика

Характеристики

cart 05 0

Два типа исполнения

  • Одностороннее
  • Двустороннее

  • Соответствие стандарта ПАО «ФСК ЕЭС» СТО 56947007-29.120.70.042-2010.
  • Соответствие требованиям ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004), ТУ-3433-003-96722620-2010.
  • Жесткая, недеформируемая и ударопрочная несущая конструкция.
  • Климатическое исполнение и категория размещения – УХЛ4 по ГОСТ 15150.

Изготовлено на основе металлоконструкций RITTAL.

Конструкция

cart 05 0

Конструкция ШРЗА «ФОТОН» обеспечивает

  • удобство и безопасность обслуживания
  • удобство наблюдения за работой аппаратов
  • удобство установки, а также подключения внешних соединений
  • исключение возможности взаимного влияния аппаратов
  • доступ к контактным соединениям

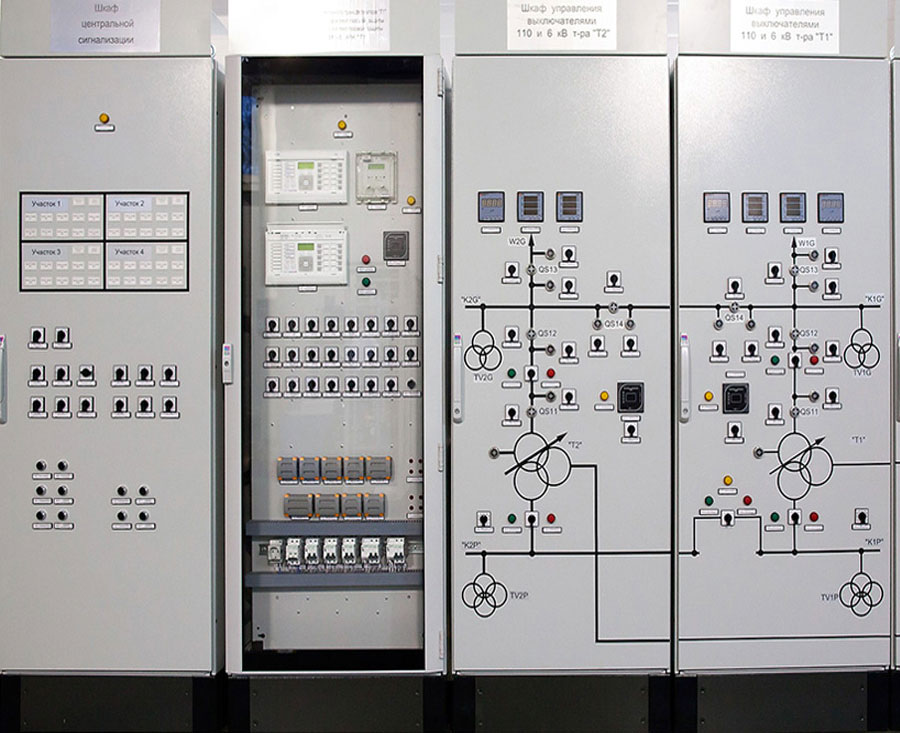

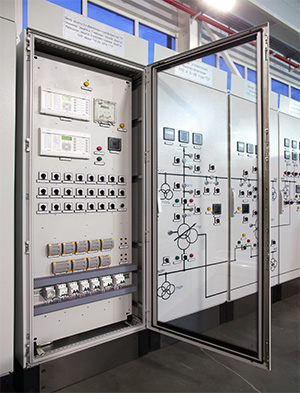

Шкафы представляют собой металлоконструкцию с размещенными на ней элементами схемы. Шкафы предназначены для одностороннего/двухстороннего обслуживания. На передней двери шкафов расположены аппараты оперативного управления, сигнальные элементы и терминалы. На монтажной плате расположены ряды зажимов, доступ к которым возможен при открытой двери.

Металлоконструкция шкафов имеет надежное заземление.

Подвод кабелей предусмотрен снизу через отверстия в днище шкафов. Присоединение шкафов к внешним цепям осуществляется на рядах зажимов.

В зависимости от типоисполнения в состав шкафов могут входить комплект основных защит трансформатора, комплект резервных защит трансформатора и управления выключателем. Комплекты имеют возможность независимого обслуживания.

Монтаж и эксплуатация

Конструктив отвечает большинству современных требований к монтажу и представляет собой установку на ровное основание с заранее подготовленными кабельными трассами
ШРЗА является полностью законченным изделием. Для ввода в эксплуатацию требуется подключение внешних кабельных линий и комплексное опробование.




Высота над уровнем моря не более 2000м

Верхнее значение относительной влажности воздуха – 80% при температуре +25° С

Верхнее значение температуры окружающего воздуха – плюс 40°С

Нижнее значение температуры окружающего воздуха – минус 5°С



Документация

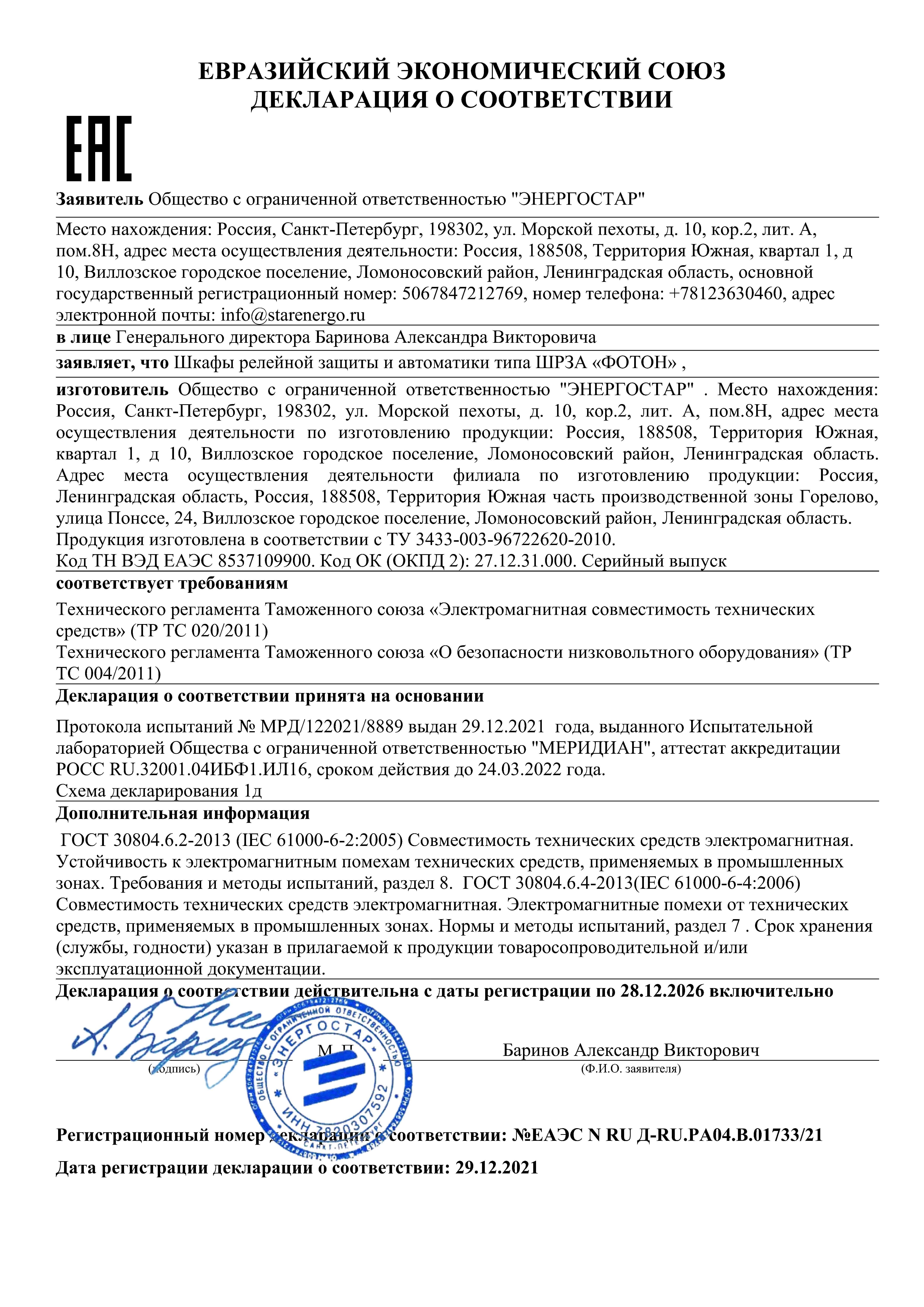

Декларация о соответствии JPG


//
