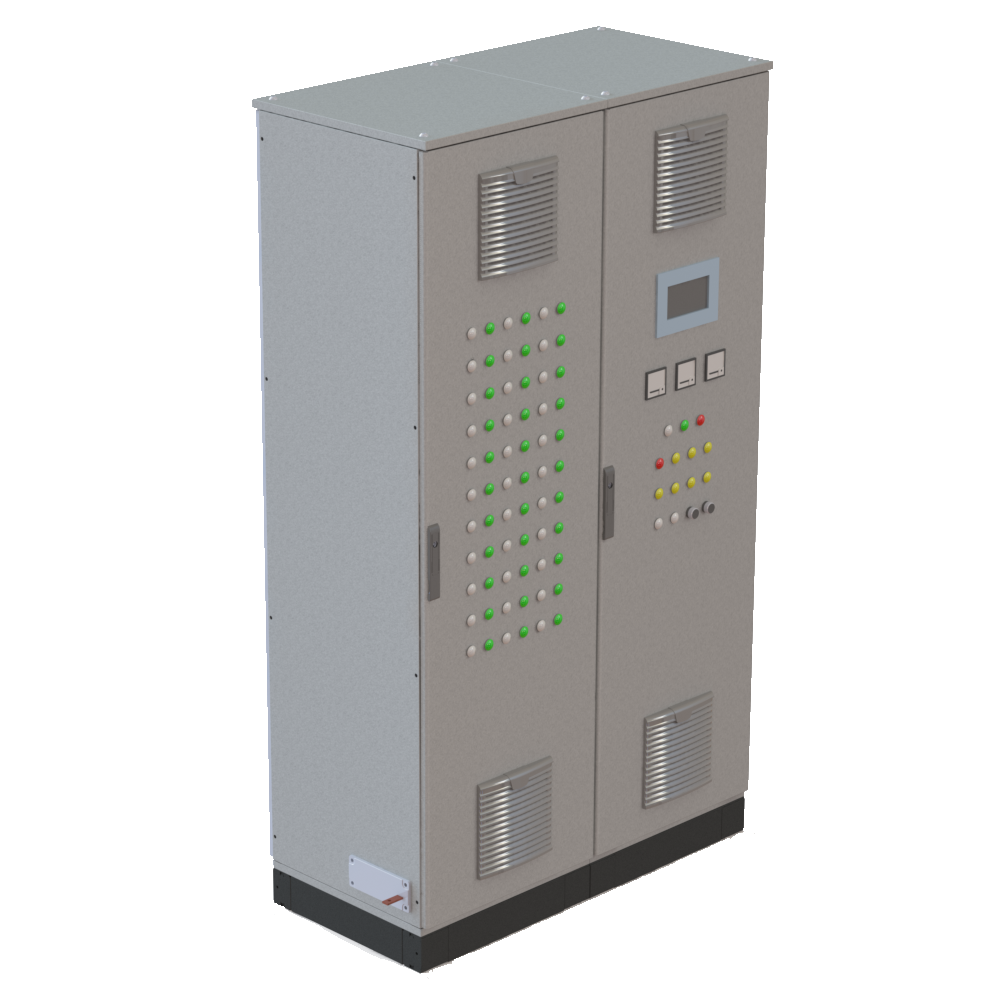

Шкаф оперативного тока серии «ТИТАН» предназначен для бесперебойного питания оперативных цепей управления, релейной защиты, автоматики и сигнализации на электрических станциях и подстанциях при отключении сети, путем автоматического присоединения резервного источника питания — аккумуляторной батареи. После восстановления соединения с основным источником питания шкаф ШОТ обеспечивает автоматический заряд батарей с одновременным питанием потребителей.

СОПТ «ТИТАН» сконструирован на базе транзисторных выпрямительных модулей, которые позволяют набрать необходимую мощность и обеспечить резервирование по схеме N+1.

В случае выхода из строя одного из модулей система остается в работе и позволяет осуществить «горячую» замену неисправного модуля.

Также, использование транзисторных выпрямительных модулей в сочетании с необслуживаемыми аккумуляторными батареями позволяет значительно уменьшить габаритные размеры установки.

  • ООО Энергостар
  • ООО Энергостар
ООО Энергостар ООО Энергостар





Возможности

СОПТ серии ТИТАН       Система Оперативного Постоянного Тока. СОПТ Предназначен для электропитания важного потребителя при кратковременном отключении основного источника электропитания и для защиты от существующих помех в сети с сохранением допустимых параметров для сети основного источника.

Основные исполнения СОПТ ТИТАН:

1) постоянный оперативный ток - в качестве источника питания применяется аккумуляторная батарея (АБ) с зарядными устройствами (ЗУ);

2) выпрямленный оперативный ток – источники - блоки питания и выпрямительные силовые устройства, предварительно заряженные конденсаторы;

3) смешанная система оперативного тока – используется комбинация вышеперечисленных систем.





основные Характеристики

  • Жесткая, недеформируемая и ударопрочная несущая конструкция.
  • Климатическое исполнение и категория размещения – УХЛ4 по ГОСТ 15150.



Входное переменное питающее напряжение:



трехфазное входное переменное напряжение (В)

380 ±15 %

входная частота (Гц)

47-63

входной ток (А)

На 15% выше выходного
однофазное входное переменное напряжение (В) 220 ±15 %

Выходные характеристики одного блока заряда-подзаряда:

220 – типовое

выходное постоянное напряжение (В)

(110, 60, 48, 24)

выходной постоянный ток (А)

12,5xN, где N=1…15
выходная мощность (Вт) 2750xN



Конструкция

Шкафы представляют собой металлоконструкцию с размещенными на ней элементами схемы. Шкафы предназначены для одностороннего/двухстороннего обслуживания. На передней двери шкафов расположены аппараты оперативного управления, сигнальные элементы и терминалы. На монтажной плате расположены ряды зажимов, доступ к которым возможен при открытой двери.

Металлоконструкция шкафов имеет надежное заземление.

Подвод кабелей предусмотрен снизу через отверстия в днище шкафов. Присоединение шкафов к внешним цепям осуществляется на рядах зажимов.

Конструкция СОПТ «ТИТАН» обеспечивает:

  • удобство и безопасность обслуживания
  • удобство наблюдения за работой аппаратов
  • удобство установки, а также подключения внешних соединений
  • исключение возможности взаимного влияния аппаратов
  • доступ к контактным соединениям



монтаж

Конструктив отвечает большинству современных требований к монтажу и представляет собой установку на ровное основание с заранее подготовленными кабельными трассами.

СОПТ «ТИТАН» является полностью законченным изделием. Для ввода в эксплуатацию требуется подключение внешних кабельных линий и комплексное опробование.



Эксплуатация

рабочая температура (°С)

  от +5 до+55

относительная влажность (при температуре не более 35 °С) (%)

30-95

атмосферное давление (кПа)

84-107

напряженность магнитного поля (А/м)

до 400

Класс защиты

 IP43 (до IP54)

Средний срок службы (лет), (срок службы АБ согласно тех. док. производителя)

25

Средняя наработка на отказ (час)

50 000



Документация

Декларация о соответствии JPG


//
